Membuat saluran pembuangan printer canon Ip 1980 disertai gambar

Cara membuat saluran pembuangan printer Canon Ip 1980 yang akan di pasang infuss adalah sebagai berikut :

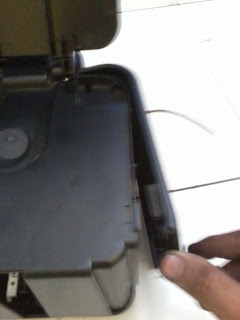

1.buka casing printer bagian kanan dan kiri dengan cara mendorongnya ke belakang dan dicongkel bagian bawahnya.

casing printer

2.buka dua buah baut depan printer.

3.congkel pengait printer dengan obeng (-) bagian ka-ki,juga pengait tengah printer ada tiga pengait dengan cara mendorong kedalam keatas.

bagian kanan

bagian tengah

4.jika sudah dilepas semua maka angkat casing printer.

printer tanpa casing

5.buka penarik kertasnya dengan cara mencongkelnya di bagian ka-ki,hati-hati jangan sampai pegas penarik kertanya yang berada dibelakangnya hilang.

pegas penarik kertas

6.ambil indikator lampu printer.

indikator

7.lepas baut pengikat mainboard.




8.lepas sensor kertas dengan melepas baut pengikat sensornya.lepas jga sensor yang ada diatas mekanisme kertasnya.

9.lepas 5 baut pengikat rel tempat carried cartridge dua ada disebelah kanan printer dan 3 ada dibagian tengah,satu diantaranya agak lebih panjang.

10.lepas 5 pegas penyetabil penarik kertas.

11.lepas baut pengikat roler penarik kertas ,dan juga dudukan roler penarik kertasnya dengan cara menggesernya.

12.setelah itu geser rel carried dengan cara mengangkat dan menggesernya kedepan.

rel carried

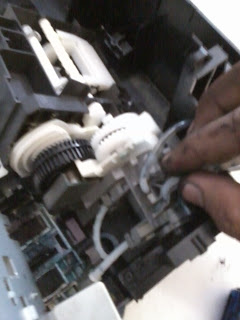

13.lepas 3 buah baut pengikat mekanisme  pembuangan tinta.

baut pengikat mekanisme pembuangan

14.setelah itu angkat pembuangan tinta.ada dua selang pembuangan tinta yang satu panjang dan satunya agak sedikit lebih pendek.sambung selang pembuangan dengan selang pembuangan lain.

selang pembuangan

15.buat lubang dibelakang casing printer untuk keluarnya selang pembuangannya.

lubangi casing

langkah pemasangan kebalikan dari langkah pembongkaranya .

perhatikan pemasangan  sensor kertas harus tepat,jika tidak akan menyebabkan error...
selamat mencoba.
semoga membantu.
